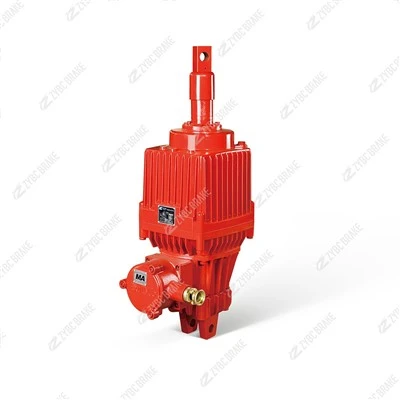

Висококвалитетни БЕд серија од експлозије-заштићени електро-хидраулични потисници





2. Принцип рада

БЕд серија ради на азапечаћени принцип електро-хидрауличке конверзије, идентичан стандардној серији ЕД, али са побољшаним мерама отпорности на експлозије{0}}за задржавање унутрашњих варница или топлоте. Његов радни циклус укључује три кључна стања:

2.1 1. Генерисање потиска (отпуштање кочнице/укључивање квачила)

Када је активиран, електромотор{0}}отпоран на експлозију (смештен у кућиште отпорно на ватру) покреће интегрисану зупчасту/крилна пумпу. Пумпа црпи хидраулично уље из затвореног унутрашњег резервоара и ставља га под притисак (8–16 МПа, зависно од модела{4}}).

Уље под притиском тече у хидраулични цилиндар са једним{0}}радом, гурајући клип и хромирану-излазну шипку ка споља. Ово генерише линеарни потисак (500–12 500 Н) да би се активирала циљна кочница/квачило-превазилажење напетости опруге да би се отпустиле кочнице или укључиле квачила.

2.2 2. Задржавање потиска (одрживи рад)

Када излазна шипка достигне максимални ход (50–200 мм), вентил за смањење притиска преусмерава вишак уља назад у резервоар. Ово одржава стабилан притисак у цилиндру, држећи кочницу отпуштеном (или квачило укљученом) без преоптерећења мотора-критичног за машине-који раде непрекидно као што су рудни транспортери који раде 24/7.

2.3 3. Престанак потиска (хитно/ресетовање)

У случају губитка струје, цурења система или искључивања у нужди, мотор и пумпа се одмах заустављају. Хидраулички притисак се распршује, а повратне опруге кочнице (или сила ресетовања квачила) потискују излазну шипку назад. Уље тече назад у резервоар, омогућавајући кочницу да се укључи (или квачило да се отпусти) и осигура машину.

Ватроотпорно кућиште садржи све потенцијалне унутрашње варнице или прегревање, спречавајући паљење спољашњих запаљивих гасова/прашине.

3. Структура језгра и компоненте{1}}заштићене од експлозије

Серија БЕд има робустан,{0}}безбедан од експлозије дизајн са пет критичних подсистема, који су сви у складу са строгим{1}}стандардима за опасне области:

3.1 1. Електромотор отпоран на ватру (улаз снаге)

Трофазни{0}}индукциони мотор на наизменичну струју саЕкд И Мб/Екд ИИБ Т4 Га ознаке{1}}отпорне на експлозију(усаглашен са ГБ 3836-2010 и АТЕКС/ИЕЦЕк стандардима). Погодан је за:

Подземни рудници угља: Екд И Мб за окружења богата{0}}метаном.

Надземне{0}}индустрије: Екд ИИБ Т4 Га за експлозивне гасне зоне класе ИИБ (нпр. петрохемија, складиштење гаса) са температурном класом Т4 (мања или једнака 135 степени).

Снага мотора се креће у распону од 0,37–7,5 кВ, са двоструким-опцијама напона (380В/660В, 660В/1140В АЦ, 50Хз) који одговарају рударским/петрохемијским енергетским системима. Класа изолације јеКласа Ф(отпорност на топлоту до 155 степени) за високу -толеранцију на температуру.

3.2 2. Затворени хидраулични агрегат (претварање енергије)

Експлозијско{0}}Безбедна пумпа: Зупчаста пумпа-мање буке (за мање од или једнаке 12 МПа) или крилна пумпа (за 12–16 МПа) са -материјалима који не варниче (нпр. зупчаници од легуре бакра-) да би се избегле варнице изазване трењем-. Потпуно је затворен унутар ватроотпорног кућишта.

Аиртигхт Ресервоир: Челични резервоар (капацитет: 0,5–5 Л) са затвореним поклопцем и ватроотпорним вентилом за одушкавање. Спречава цурење уља и спречава улазак спољних запаљивих гасова у хидраулични систем.

Сигурносни вентили под притиском: Преливни вентил (за ограничавање максималног притиска) и неповратни вентил (за спречавање повратног тока уља) - оба са заптивачима отпорним на експлозију- за одржавање интегритета кућишта.

3.3 3. Хидраулични цилиндар за тешке услове- (излаз силе)

Једно{0}}цилиндар са атврди хром{0}}излазни штап(пречник: 20–60 мм) за отпорност на корозију и смањење хабања. Пречник цилиндра (40–125 мм) и ход (50–200 мм) су оптимизовани за велике захтеве за потиском.

Високе{0}}заптивке: Заптивке од флуорополимера (ФКМ) (стандардне) отпорне су на цурење уља и толеришу температуре од -20 степени до 120 степени, погодне за вруће петрохемијске или рударске средине.

3.4 4. Ватроотпорно кућиште (безбедно језгро)

Кућиште од ливеног челика/алуминијума: Робусно кућиште са ватроотпорним спојевима (зазор мањи од или једнак 0,15 мм) који хладе и садрже унутрашње експлозије, спречавајући ширење пламена у спољашње експлозивне атмосфере.

ИП65 заштита: Кућиште је-отпорно на прашину и воду-отпорно на млаз, штити унутрашње компоненте од рудничке прашине, петрохемијских изливања или кише-критичне за спољашњу/подземну употребу.

Кабловске уводнице{0}}отпорне на експлозију: Запечаћени уводници за каблове (компатибилни са оклопљеним кабловима) спречавају улазак гаса и обезбеђују да варнице не излазе кроз прикључке за ожичење.

3.5 5. Компоненте за инсталацију и прилагођавање

Универзална монтажа: Ротирајућа основа прирубнице (подешавање од 90 степени) и глава шипке која се окреће за 360 степени омогућавају вертикалну, хоризонталну или нагнуту инсталацију, прилагођавајући се скученим просторима у рудничким дизалицама или петрохемијским пумпама.

Антикорозивни премаз: Спољашње површине су премазане епоксидном смолом (дебљине 100 μм) како би се одупрле рудничкој води, хемијским испарењима и сланом спреју (за петрохемијске локације на мору).

4. Кључне карактеристике и предности

Серија БЕд се истиче по својој заштити од експлозије, тешким-перформансама и усклађености, са основним предностима за-индустрије високог ризика:

4.1 1. Више-Стандардна безбедност од експлозије

Усклађен је са глобалним стандардима (ГБ 3836-2010, АТЕКС 2014/34/ЕУ, ИЕЦЕк) и покрива и подземне руднике угља (Екд И Мб) и надземне-експлозивне зоне класе ИИБ (Екд ИИБ Т4 Га), обезбеђујући свестраност у секторима високог ризика.

4.2 2. Тешка-потисак и издржљивост

Пружа 500–12.500 Н потиска-3–5 пута већег од малих потисника отпорних на експлозију- (нпр. БИТ1 серије) – што га чини погодним за тешке кочнице/квачила у рудничким дизалицама, великим транспортерима или лучким дизалицама.

4.3 3. Запечаћени и ниски-Дизајн за одржавање

Потпуно затворени хидраулички систем и кућиште отпорно на ватру спречавају улазак прашине, воде или гаса, смањујући хабање компоненти и учесталост одржавања.

Изолација класе Ф и ФКМ заптивке обезбеђују радни век већи од или једнак 10.000 радних сати у непрекидном раду-критично за удаљене локације рудника са ограниченим ресурсима за одржавање.

4.4 4. Брз одзив и енергетска ефикасност

Време стварања потиска{0}}(покретање до пуног хода) је мање или једнако 0,8 секунди, што омогућава брзо отпуштање кочнице за машине са кратким циклусом (нпр. рудничке дизалице).

Вентил за смањење притиска смањује оптерећење мотора након достизања пуног хода, смањујући потрошњу енергије за 30–50% у поређењу са системима са константним-оптерећењем.

4.5 5. Компатибилност са старим системима

Стандардизоване монтажне прирубнице и димензије излазне шипке одговарају тешким-кочницама (нпр. серије ИВЗ5, ИВЗ9) и квачилима, што их чини директном заменом за потиснике серије ЕД који нису{5}}отпорни- на експлозију у накнадној уградњи-машина са високим ризиком.

5. Типичне примене

БЕд серија је наменски-направљена за средње{1}}до-активирање у експлозивним окружењима:

Подземни рудници угља: Погонске кочнице за рудничке дизалице (подизање руде), тракасте транспортере (транспорт угља) и маказе; контролна квачила за подземне дробилице.

Петрохемија/прерада нафте: Активирање кочница у случају нужде за цевоводне пумпе, транспортере резервоара и гасне компресоре; укључивање квачила за мешалице дестилационе куле.

Складиштење гаса и постројења за ЛНГ: Радне кочнице за криогене цистерне за транспорт возила и дизалице за утовар/истовар гаса у експлозивним зонама класе ИИБ.

Рударство и металургија: Контролне кочнице за транспортере за обраду минерала и дизалице у рудницима сумпорне руде или метала са запаљивом прашином/гасом.
