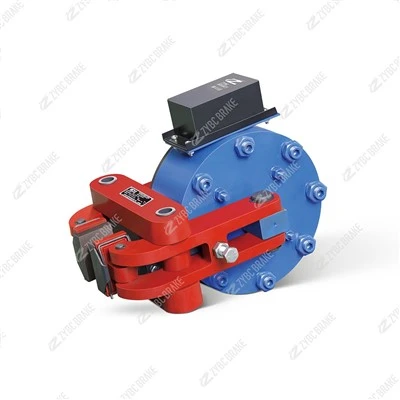

Електромагнетне диск кочнице ДЦПЗ серије: методе уградње и одговарајући прибор





1. Методе инсталације

Усвојене су електромагнетне диск кочнице серије ДЦПЗ{0}хоризонтална уградња чељусти као стандард, вертикална монтажа се може прилагодити за опрему са ограниченим хоризонталним простором. Уградне димензије су у складу са општим индустријским стандардима и одговарају стандардним кочионим дисковима за дизалице, дизалице, металуршке и лучке машине.

Стандардна хоризонтална инсталација

Чврсто причврстите основу кочнице за чврсте носаче опреме помоћу завртња високе{0}}врсте. Центрирајте тело чељусти на кочиони диск и држите чељуст окомито на радну површину диска, тако да тарне плочице са обе стране одржавају једнак симетрични зазор како би се избегло једнострано повлачење, прегревање или ненормално хабање диска.

Монтирајте ДЦ електромагнет хоризонтално са стране чељусти. Уверите се да се потисна шипка арматуре креће паралелно са кочионим диском без отклона, пружајући стабилну магнетну вучу када је под напоном.

Оставите довољно простора на обе стране кочионог диска за замену тарних плочица, фино{0}}подешавање зазора и рутинску проверу.

Уграђени{0}}уравнотежени механизам за вођење аутоматски одржава конзистентан размак између јастучића током дуготрајног-радња, смањујући честе радове на ручном подешавању.

Опциона вертикална инсталација

Применљиво на излазне осовине редуктора, крајеве намотаја и компактне распореде којима недостаје хоризонтални простор. За монтажу су потребни прилагођени вертикални прелазни носачи. Након инсталације, проверите затегнутост опруге за ресетовање и ход арматуре да бисте спречили непотпуно кочење или споро отпуштање.

Кључни захтеви за инсталацију

Све клизне вођице су структуре које се -самоподмазују без одржавања- и није потребно редовно подмазивање.

Потпуно обришите уље, рђу и прашину са кочионог диска пре пуштања у рад; контаминација уљем ће озбиљно смањити коефицијент трења и способност кочења.

Подесите једно-размак са стране помоћу уграђених-завртња за фино-подешавање, стандардни опсег зазора: 0,5–1,0 мм по страни.

Принцип{0}}безбедног рада: Напајање-укључено, једносмерни електромагнет генерише магнетну силу да би отворио чељуст и отпустио кочницу; -искључено, унапред оптерећене главне опруге гурају тарне јастучиће да причврсте диск за тренутно сигурно кочење.

Изолујте електромагнетне завојнице од прскања воде, тешке прашине и корозивног гаса да бисте избегли прегоревање завојнице.

Стандардно напајање: ДЦ24В / ДЦ110В / ДЦ220В; интегрисани исправљачки модул опционо за директан АЦ улаз.

2. Стандардни одговарајући прибор

Основни функционални пратећи делови

Склоп ДЦ електромагнета Ексклузивна погонска компонента за ДЦПЗ кочнице. Опциони уграђени{1}}тип исправљача подржава АЦ220В/380В улаз без посебног екстерног исправљача.

Полуга са ручним отпуштањем уређаја{0}}која се покреће за отварање кочнице у случају нужде током нестанка струје или статичког одржавања опреме.

Прекидачи за ограничење положаја Откривају потпуно-затегнута и потпуно{1}}отпуштена стања кочнице, преносе-повратне сигнале у реалном времену контролном систему за сигурносно блокирање и аларм за грешку.

Потрошни резервни делови

Брза{0}}замена фрикционих јастучића Еколошки-не-азбестни, отпорни на хабање-фрикциони блокови са копчом-у дизајну стезања; јастучићи се могу заменити појединачно без уклањања целе чељусти. Полу-металне плочице су опционе за тешка-оптерећења и-високофреквентне услове кочења.

Комплет за подешавање и причвршћивање Садржи завртње за подешавање зазора, навртке за предоптерећење опруге, завртње за закључавање и клизне вођице за периодичну рекалибрацију параметара.

Резервни ДЦ калемови и модули исправљача За замену када калемови постану, прегоре или исправљачка кола не функционишу.

3. Опциони прилагођени додаци

Ватроотпорни електромагнети и крајњи прекидачи{0}}отпорни на експлозију за руднике угља, хемијска постројења и друга запаљива и експлозивно опасна подручја.

Прилагођени прелазни носачи посебно дизајнирани за вертикалне распореде инсталације.

Заштитне навлаке{0}}отпорне на прашину и прскање за радна места на отвореном, у рударству и цементарама-са високим садржајем прашине.

Антикорозиони премаз и причвршћивачи од нерђајућег челика за приобална, влажна и слана{1}}корозиона окружења.

Пригушни склопови за смањење удара, вибрација и буке при честим циклусима{0}}заустављања.
