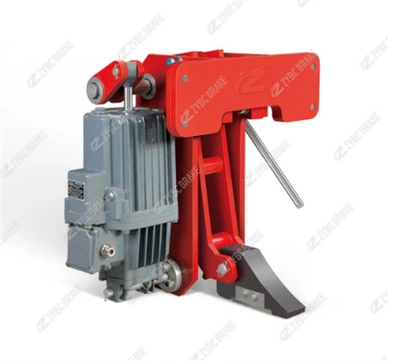

ИФКС-400/80 Винд Сторм Браке – електро-хидраулични гвоздени клин, 80кН сила сидрења, примењена на опругу, за спољну шинску дизалицу и РТГ безбедност
ИФКС-400/80 Винд Сторм Браке ✔ Гвоздени клин, а не фрикциони јастучић - Када струја нестане, клин од каљеног челика пада ИСПОД точка на шину. Точак подиже рампу и механички се закључава. Чак и ако хидраулика цури, клин ОСТАЈЕ постављен (самозакључујући угао клина). Ово је суштински другачије -...
Opis
ИФКС-400/80 Винд Сторм Браке
✔ Гвоздени клин, не фрикциони јастучић- Када струја нестане, клин од каљеног челика пада ИСПОД точка на шину. Точак подиже рампу и механички се закључава. Чак и ако хидраулика цури, клин ОСТАЈЕ (самозакључујући угао клина). Ово је фундаментално другачији - и поузданији - принцип од било које кочнице са трењем{7}}.
✔ 32кН сила држања олује (по јединици)- ИФКС-400/80 испоручује32кНхоризонталне силе отпорне-ветар (назив, ф=0.46, по оптерећењу точка). Сложите више јединица на један кран како бисте испунили било који код ветра.
✔ Фаил-Безбедно, пролећно-Примењено - Искључено=Клинови- Нормално затворено. ЕД80/6 потисник само за ПОДИЗАЊЕ клина. Замрачење, олуја, испадање контактора, покидана жица → унутрашња опруга удара о шину<0.5s. No battery, no UPS needed.
Опис производа
ТхеИФКС-400/80је аолујна/ветроотпорна гвоздена{0}}кочница- сигурносни уређај заспољне дизалице{0}}на шину. НЕ врши успоравање при раду (то је посао ваших радних кочница ИВ серије). Његов једини посао:када је кран паркиран, закључајте га за шину тако да га тајфун 12 класе не може померити ни за милиметар.
Како модел гласи: ИФКС= Електро-хидраулични клин отпоран на ветар;400= одговараПутни точак Ø400мм; 80= се подудара саЕД80/6 електро-хидраулични потисник(НЕ 80кН - види табелу са спецификацијама испод).
Шта решава:Спољне порталне дизалице, портали, РТГ-ови, дизалице-од-од брода до обале и вагони за шине изложени су изненадним ударима. Ветар брзине 20м/с на порталу од 40т ствара хоризонталну силу од ~150–200кН. Обичне радне кочнице могу да пузе. ИФКС клин, у комбинацији са кабловима за сидрење, претвара ту силу у механичку рампу-забрављивања на глави шине.Због тога кодови за безбедност дизалица третирају клинове отпорне на ветар обавезним, а не опционим.
Типичне апликације
Порт и терминал:СТС дизалица, РТГ / РМГ дворишна дизалица, контејнерска дизалица на обали, бродски утоваривач / истоваривач
Челик и логистика:спољна портална дизалица, дизалица за ливаду, вагон за шине, портал железничког дворишта
Сидрење без{0}}радног{1}} часа:упарен са уређајима за сидрење и кабловима-отпорним на ветар (двоструко закључавање)
Било која опрема{0}}на шинамараде у окружењима са јаким-ветаром, тајфуном или отвореним{1}}окружењима
2. Техничке спецификације
| Параметар | Валуе | Напомена |
|---|---|---|
| Модел | ИФКС-400/80 | И=електро-хидраулични, Ф=отпоран на ветар, Кс=клинасти тип |
| Тип кочнице | Нормално затворено,{0}}примењено са опругом, електро-хидраулично отпуштање | Гвоздени{0}}клин, а не фрикциони{1}}диск |
| Пречник путног точка | Ø400 мм | одговара 400мм кранском точку |
| Усклађени потисник | ЕД80/6 (Ед80/6вс) | потисак 800Н, ход 60мм |
| Једнојединична{0}}снага отпорна на ветар | 32 кН | Ф=ф × Н_точак (ф=0.46) |
| Принцип рада | Укључено{0}} → клинасто подизање; Напајање-искључено → опруга спушта клин | само{0}}угао клина који се закључава |
| Време затварања (спуштање клина). | < 0.5 s (to 90% force) | безбедно{0}} |
| Називна набавка | 3-фазни АЦ 380В / 50Хз | 220В / 415В / 60Хз прилагођено |
| Класа заштите | ИП65 (кућиште потисника) | ИП66 / антикорозивни (Ф) опционо |
| Гранични прекидач | К1 опција (повратна информација о положају горе/доле) | ПЛЦ интерлоцк |
| Ручно отпуштање | Стандардно (ручна полуга) | за одржавање потеза |
| Клинасти материјал | Легирани челик са високо-хабањем{1}}отпорним | специјална топлотна и-третман против рђе |
| Амбијентална темп. | -20 степени до +50 степени | висина мања или једнака 2000м (по ГБ/Т 755) |
| Монтажа | Лево / Десно (С1 / С2), гледано од напред | причврстите -за рам крана |
| Тежина | ~129 кг | - |
| Стандард | ЈБ/Т 7021 референца, шифра дизајна дизалице | - |
⚠️ Важно - „80“ НИЈЕ 80 кН."80" у ИФКС-400/80означаваМодел потисника ЕД80, а не сила задржавања. Стварна снага отпорности на ветар по-јединици ИФКС-400/80 је32кН. Тачна формула јеФ=ф × Н_точак(ф=0.46, Н_точак=оптерећење точка). Увек израчунајте укупно оптерећење ветром дизалице и изаберите број ИФКС јединица у складу са тим - никада не погађајте из броја модела.
3. ИФКС породица - пун опсег (један изглед до величине)
| Модел | Ø точка (мм) | Тхрустер | Једна{0}}јединична сила отпорности на ветар (кН) | Типична железница |
|---|---|---|---|---|
| ИФКС-350/80 | 350 | ЕД80/6 | 25 | P24 / P30 / P38 |
| ИФКС-400/80 (ово) | 400 | ЕД80/6 | 32 | P30 / P38 / P43 |
| ИФКС-500/80 | 500 | ЕД80/6 | 42 | P38 / P43 / P50 |
| ИФКС-600/80 | 600 | ЕД80/6 | 55 | P43 / P50 / P60 |
| ИФКС-630/80 | 630 | ЕД80/6 | 60 | P50 / P60 |
| ИФКС-700/80 | 700 | ЕД80/6 | 68 | П60 тешка шина и више |
| ИФКС-800/80 | 800 | ЕД80/6 | 78 | П60 тешка шина и више |
| Тешка{0}}верзија:ИФКС-ккк/121(ЕД121/6 потисник) - нпр. ИФКС-600/121=70кН, ИФКС-800/121=96кН, за приобални / велики тонажни портал | ||||
